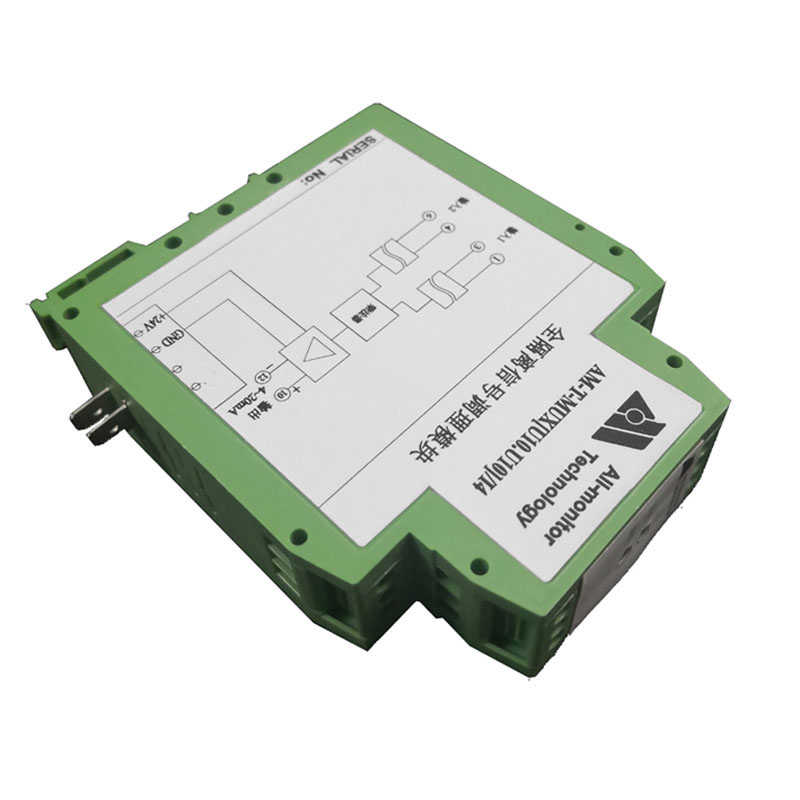

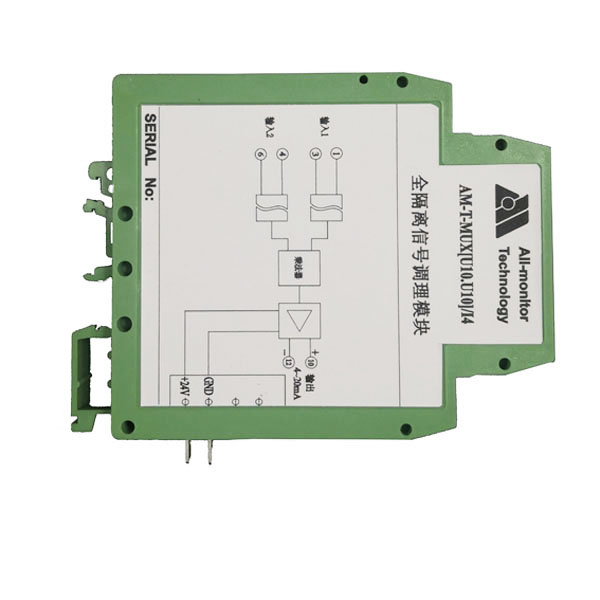

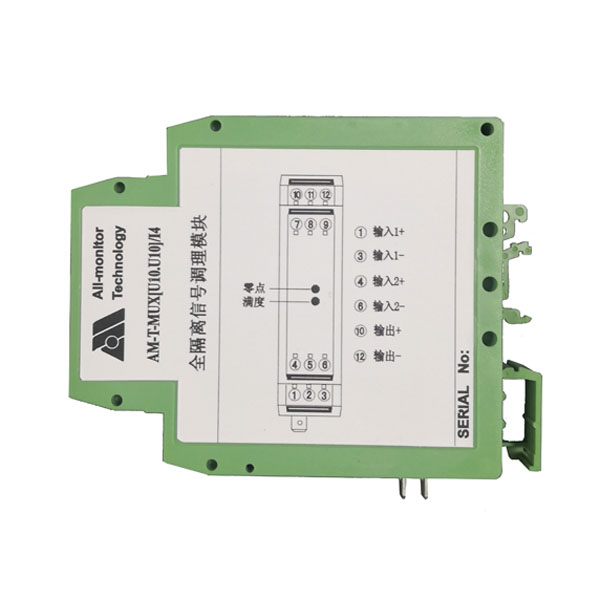

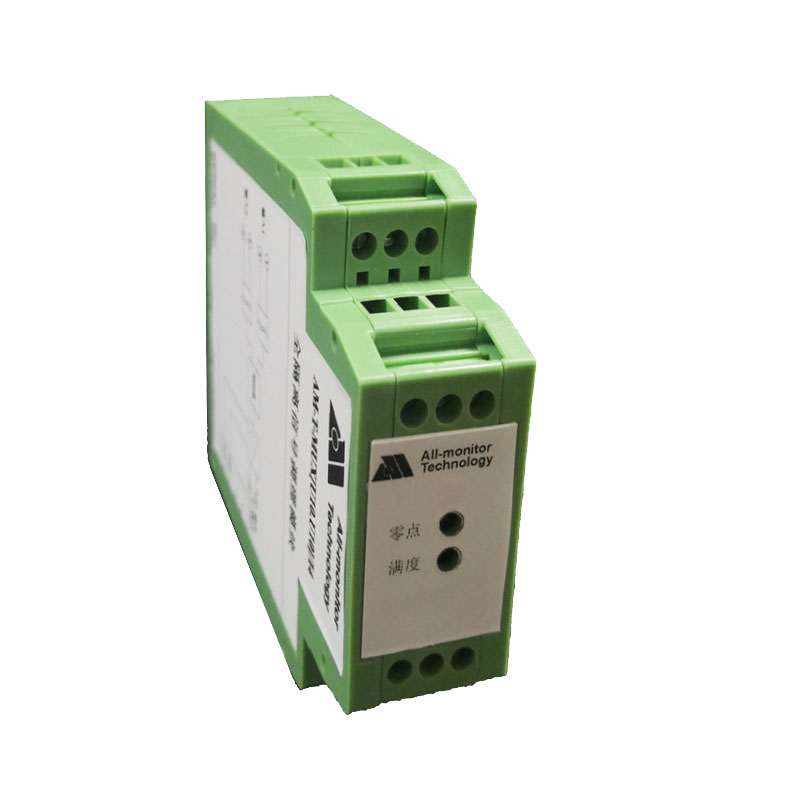

T系列乘法器(单项有功功率变送器)

  •     原理图



        接线图



        尺寸图



输入输出范围
     输入信号1: 小于1000V的交流电压或0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
    输入信号2:小于5A的交流电流或0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
    输出信号: 0~5V,  4~20mA及其他用户指定的规格。
     电    源: 直流24V,15V,12V,±12V

订货型号    单相有功功率变送器 :AM - T- P[输入电压、输入电流 ] / 输出信号 [ 若不注明为24V直流供电]
乘法器:AM - T- MULT[输入信号1、输入信号2 ] / 输出信号 [ 若不注明为24V直流供电]
