T系列频率-电流、电压转换器

  •

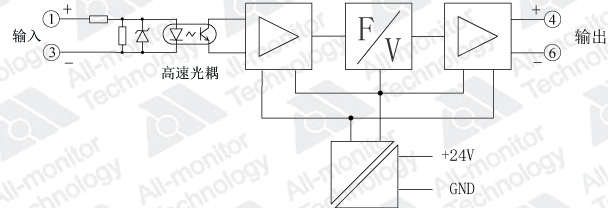

      原理图



        接线图



        尺寸图



输入输出范围
     输入信号: 工频正弦波,脉冲流量计或转速传感器信号0~50Hz, 0~1kHz, 0~10kHz, 0~50kHz,及其他用户指定的规格。
    输出信号: 0~5V, 1~5V, 0~10V, 0~20mA, 4~20mA及其他用户指定的规格。(此产品有一入二出规格)
     电    源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。

订货型号    AM - T- F[输入频率(kHz)] / 输出信号 [ 若不注明为24V直流供电]。
         例如:AM - T- F0.05/U5 意为输入0~50Hz,输出信号0~5V。
注:也可说明输入为每分钟脉冲数
注2:直接接在工频高电压上订货时说明。
一入二出型号  AM – T - F[输入频率(kHz)]  / 输出信号1, 输出信号2
