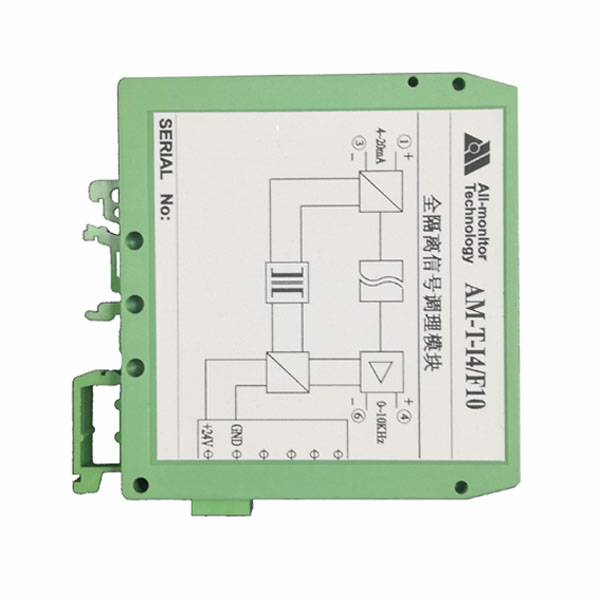

T系列电流、电压-频率转换器

  •      原理图



        接线图



        尺寸图



输入输出范围
     输入信号: 0~5V, 4~20mA及其他用户指定的规格。
    输出信号: 0~1kHz, 0~10kHz, 0~50kHz及其他用户指定的规格。
     电    源: 直流24V,15V,12V,±12V,或其他用户指定规格。

订货型号    AM - T-输入信号 / F[输出频率(kHz)] [ 若不注明为24V直流供电]。
         例如:AM - T-I4 / F 10 意为输入4~20mA,输出信号0~10kHz
注:订货时说明输出脉冲幅度要求(例如12V脉冲),需要集电极开路输出请说明。
