T系列热电阻隔离模块

输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA, 20～4mA,5～0V及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- 输入信号 / 输出信号 [ 若不注明为24V直流供电]

输入输出范围
输入信号: 0～10mV, 0～30mV, 0～50mV, 0～75mV,±75mV,0～1mA及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- 输入信号 / 输出信号 [ 若不注明为24V直流供电

输入输出范围
输入信号: 4～20mA
输出信号: 4～20mA 0～5V, 1～5V, 0～10V,0～10mA, 0～20mA,及其他用户指定的规格。(此产品有一入二出型号)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T - 输入信号P / 输出信号 [ 若不注明为24V直流供电]
一入二出 AM -T -输入信号P/输出信号1、输出信号2

无源输出隔离配电器适用于控制室主机或PLC采用二线制方式连接现场传感器，需要增加隔离的场合。

输入输出范围
输入信号: 4～20mA
输出信号: 4～20mA,0～10mA, 0～20mA,及其他用户指定的规格。
电 源: 直流24V

订货型号 AM - T - 输入信号P / 输出信号P

无源隔离模块不需要供电电源，用于4-20mA回路。

输入输出范围
输入信号: 4～20mA
输出信号: 4～20mA,1～5V,
此产品有二入二出型号

订货型号 AM - T - 输入信号 / 输出信号P
二入二出型号 AM - T - 输入信号/输出信号P-2

输入输出范围
输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 输出信号与输入毫伏值成线性关系0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA, 及其他用户指定的规格。(此产品有一入二出规格)
此产品有智能型规格，输出信号与输入温度成线性关系。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- TC [热电偶型号]/ 输出信号[温度范围][若不注明为24V直流供电]
一入二出型号 AM – T - TC [热电偶型号]/ 输出信号1, 输出信号2[温度范围]
智能型型号 AM – T - iTC [热电偶型号]/ 输出信号[温度范围]

输入输出范围
输入信号: Pt100,Pt1000,Cu50,Cu100型热电阻及其他用户指定的规格。
输出信号: 输出信号与输入温度值成线性关系0～5V, 4～20mA, 1～5V, 0～10V, 0～10mA, 0～20mA,及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- RTD [热电阻型号]/ 输出信号[温度范围][若不注明为24V直流供电]

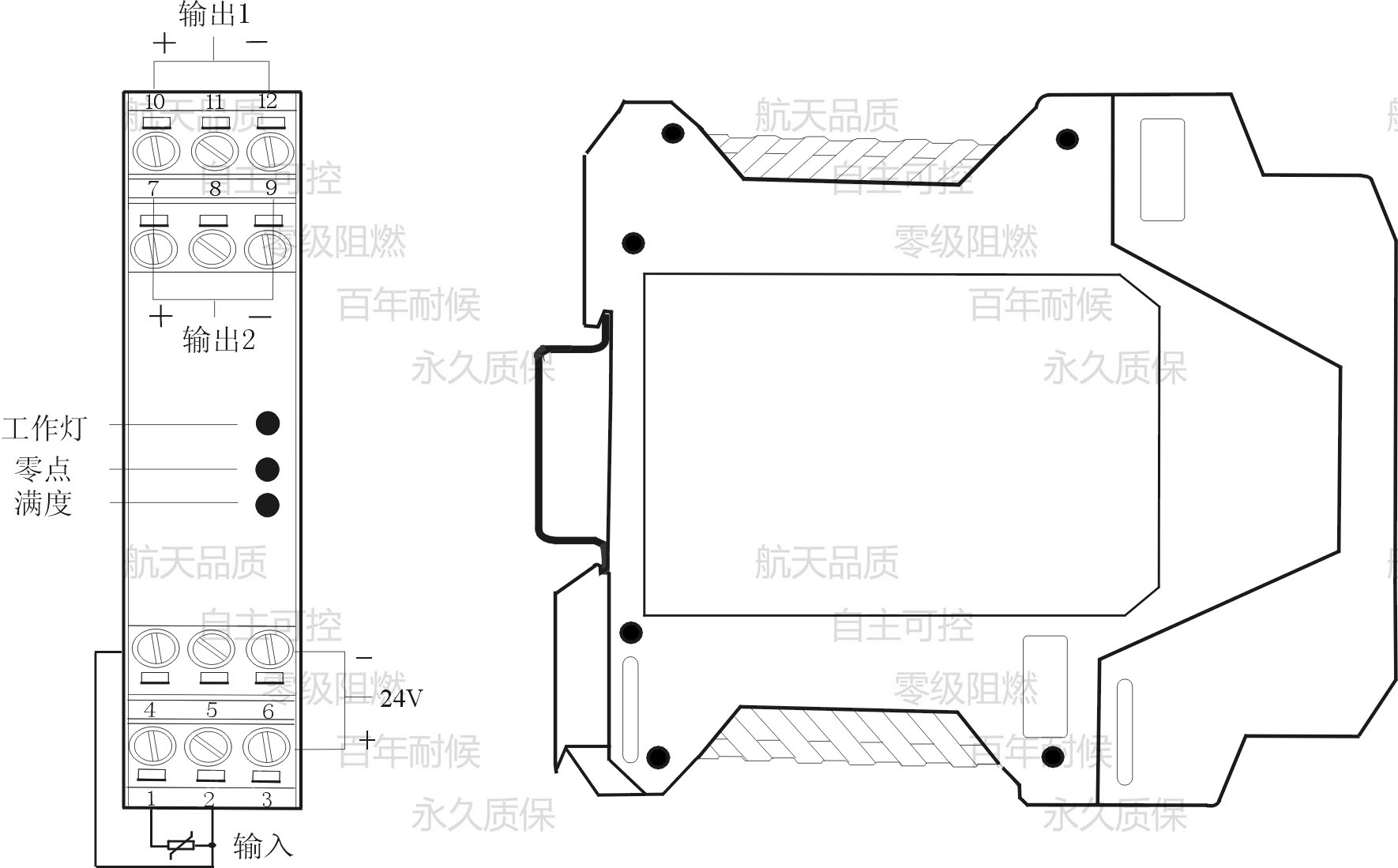

一入二出型号 AM – T - RTD[热电阻型号]/ 输出信号1, 输出信号2[温度范围]

适用于应变拉压传感器
输入输出范围
输入信号: 应变传感器输出的毫伏信号
输出信号: 0～5V, -5V～+5V, 0～10V, 4～20mA ,0～10mA, 0～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V

订货型号 AM - T- SG[传感器灵敏度]/ 输出信号 [ 若不注明为24V直流供电]
例如:AM - T – SG[2.2mV/V]/B5意为对应每伏激励电压输出2.2毫伏的传感器输出±5V
通常使用此类传感器时，为了计算方便经常会把多个传感器并联使用，这需要激励电源输出更大电流。本产品内带的激励电源有输出35毫安（带动一个传感器），100毫安（带动三个传感器），200毫安（带动四个传感器以上），请于订货时说明。

输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 两路互相隔离的0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA的任意组合。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- 输入信号 / 输出信号1、输出信号2 [ 若不注明为24V直流供电]

输入输出范围
输入信号: 交流0～300V, 0～450V, 0～650V, 0～1000V, 交流0～1A, 0～5A及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)

电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T-AC输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – T - AC 输入信号/ 输出信号1, 输出信号2

输入输出范围
输入信号: DC0～150V ,0～300V, 0～450V, 0～1000V, 及其他用户指定的规格。
输出信号: 0～5V, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T-输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – T - 输入信号/ 输出信号1, 输出信号2

输入输出范围
输入信号: 三线电位计类（如电位计式远传压力表，某些位移传感器）信号0～1kΩ, 0～2kΩ, 0～5kΩ, 0～10kΩ,及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- POT[电位计阻值] / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – T - POT[电位计阻值] / 输出信号1, 输出信号2

输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA, 20～4mA,5～0V及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V或其他用户指定规格。

订货型号 AM - R- 输入信号 / 输出信号 [ 若不注明为24V直流供电]

输入输出范围
输入信号: 0～10mV, 0～30mV, 0～50mV, 0～75mV,±75mV,0～1mA及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，或其他用户指定规格。

订货型号 AM - R- 输入信号 / 输出信号 [ 若不注明为24V直流供电]

输入输出范围
输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA, 及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - R-TC[热电偶型号]/ 输出信号[温度范围]若不注明为24V直流供电]

适用于应变拉压传感器
输入输出范围
输入信号: 应变传感器输出的毫伏信号
输出信号: 0～5V, -5V～+5V, 0～10V, 4～20mA ,0～10mA, 0～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V

订货型号 AM - R- SG[传感器灵敏度]/ 输出信号 [ 若不注明为24V直流供电]
例如:AM - R– SG[2.2mV/V]/B5意为对应每伏激励电压输出2.2毫伏的传感器输出±5V。
通常使用此类传感器时，为了计算方便经常会把多个传感器并联使用，这需要激励电源输出更大电流。本产品内带的激励电源有输出35毫安（带动一个传感器），100毫安（带动三个传感器），请于订货时说明。

快速响应交流变直流隔离模块


输入输出范围
输入信号:适用于非正弦波的中频交流，可控硅交流0～300V, 0～450V, 0～650V, 0～1000V, 交流0～1A, 0～5A及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)

电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - R-AC输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – R- AC 输入信号/ 输出信号1, 输出信号2

输入输出范围
输入信号: 非精密电阻测量或某些位移传感器信号0～1kΩ, 0～2kΩ, 0～5kΩ, 0～10kΩ,及其他用户指定的规格。
输出信号: 0～5V, 4～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V

订货型号 AM - T-R [电阻阻值]/ 输出信号 [ 若不注明为24V直流供电]

输入输出范围
输入信号输出信号: 小于10MHz的脉冲信号
电 源: 直流24V，15V，12V，±12V，或其他用户指定规格。

订货型号 AM - T- F[输出频率（kHz）] / F[输出频率（kHz）] [ 若不注明为24V直流供电]。
注：订货时说明输出脉冲幅度要求（例如12V脉冲），需要集电极开路输出请说明。

输入输出范围
输入信号: 0～5V, 4～20mA及其他用户指定的规格。
输出信号: 0～1kHz, 0～10kHz, 0～50kHz及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，或其他用户指定规格。

订货型号 AM - T-输入信号 / F[输出频率（kHz）] [ 若不注明为24V直流供电]。
例如：AM - T-I4 / F 10 意为输入4～20mA，输出信号0～10kHz
注：订货时说明输出脉冲幅度要求（例如12V脉冲），需要集电极开路输出请说明。

输入输出范围
输入信号: 工频正弦波，脉冲流量计或转速传感器信号0～50Hz, 0～1kHz, 0～10kHz, 0～50kHz,及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 0～20mA, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- F[输入频率（kHz）] / 输出信号 [ 若不注明为24V直流供电]。
例如：AM - T- F0.05/U5 意为输入0～50Hz，输出信号0～5V。
注：也可说明输入为每分钟脉冲数
注2：直接接在工频高电压上订货时说明。
一入二出型号 AM – T - F[输入频率（kHz）] / 输出信号1, 输出信号2

输入输出范围
输入信号: 4～20mA
输出信号: 三路互相隔离的4～20mA信号
电 源: 直流24V

订货型号 AM - T- 输入信号 / 输出信号1、输出信号2、输出信号3 [ 若不注明为24V直流供电]

二入二出隔离器


输入输出范围
输入信号: 两路0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 两路互相隔离的0～5V, 1～5V, 0～10V
电 源: 直流24V，15V，12V，±12V

订货型号 AM - T- 输入信号1、输入信号2 / 输出信号1、输出信号2 [ 若不注明为24V直流供电]

输入输出范围
输入信号: 两路0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V

订货型号 加法器 ：AM - T- ADD[输入信号1、输入信号2 ] / 输出信号 [ 若不注明为24V直流供电]
减法器：AM - T- SUB[输入信号1、输入信号2 ] / 输出信号 [ 若不注明为24V直流供电]
注：输入信号1减输入信号2
