R系列快速响应热电偶隔离模块

  •     频率响应图(参见应用笔记)

     延迟时间图(参见应用笔记)



    原理图







        接线图

        尺寸图

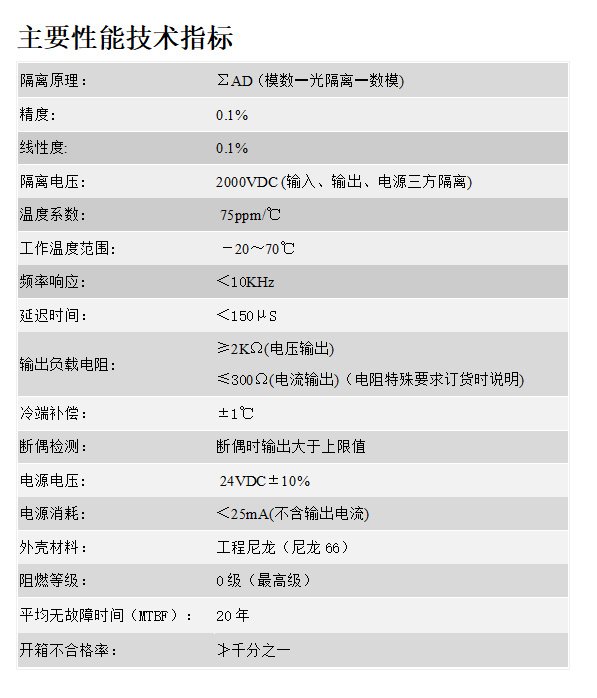

输入输出范围
     输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
    输出信号: 0~5V, 1~5V, 0~10V, 0~10mA, 0~20mA, 4~20mA, 及其他用户指定的规格。
     电    源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。

订货型号     AM - R-TC[热电偶型号]/ 输出信号[温度范围]若不注明为24V直流供电]
