T系列热电偶隔离模块

  •

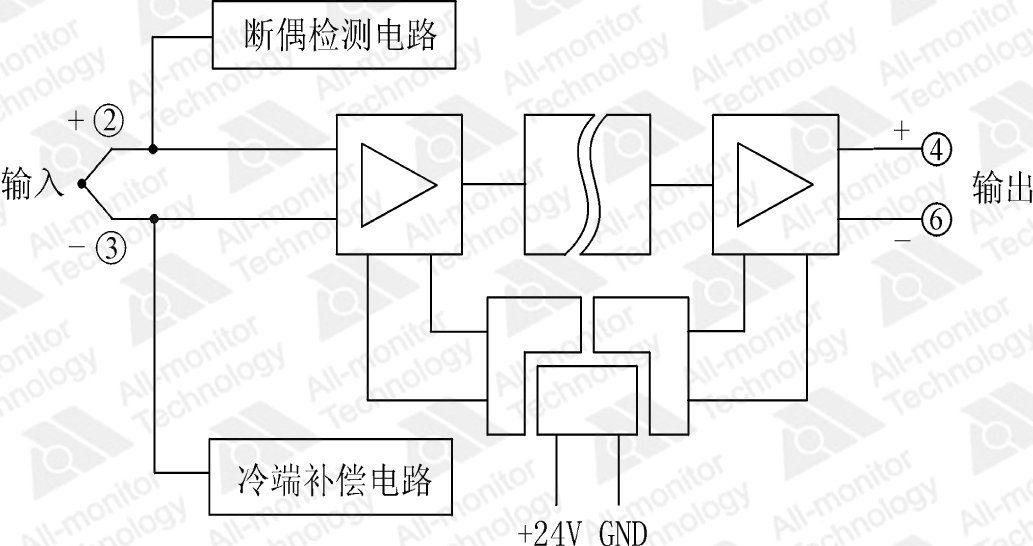

               原理图

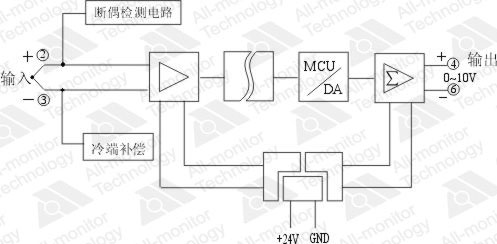

        原理图(智能型)

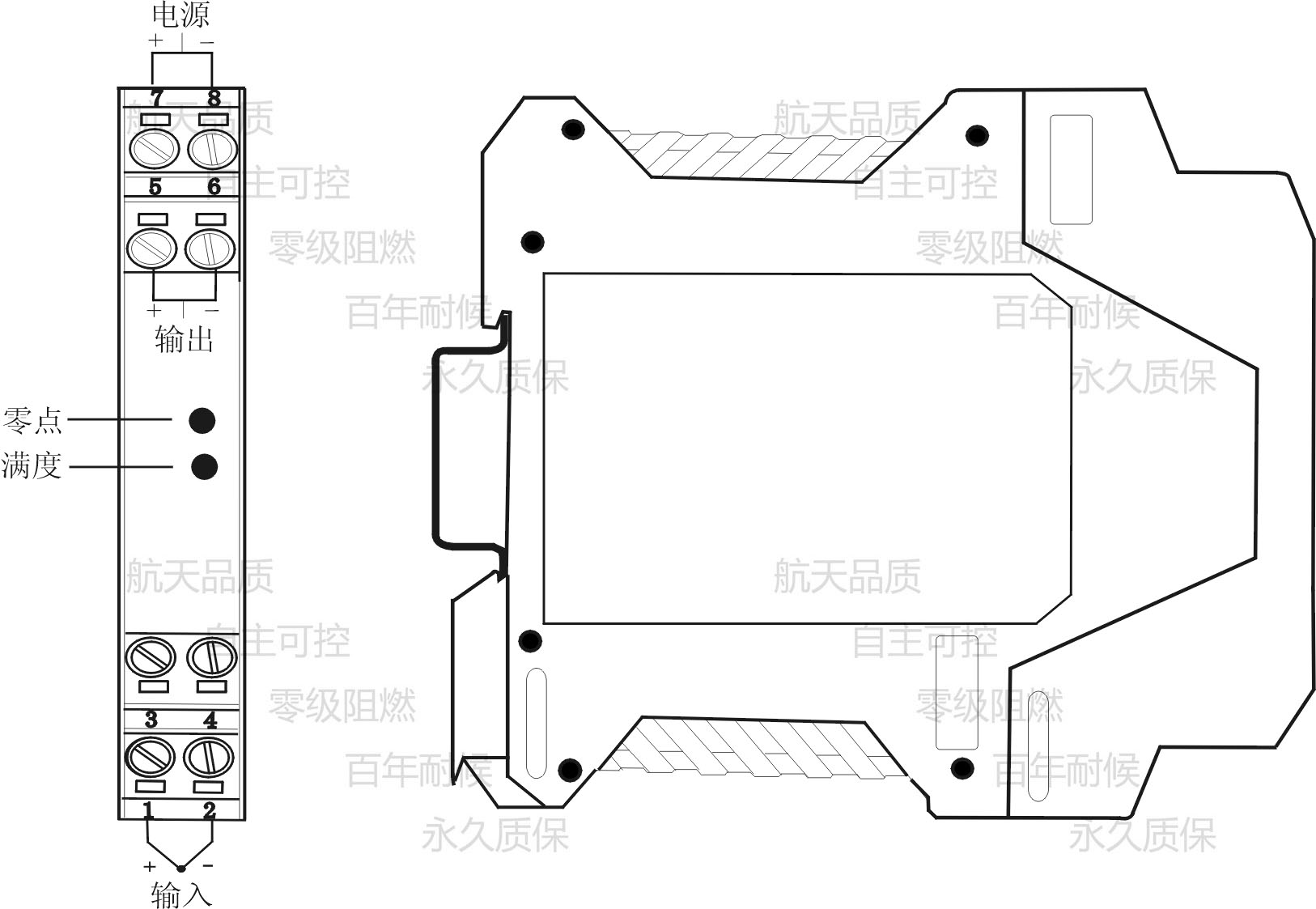

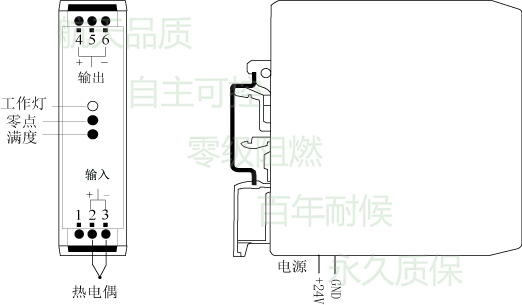

          接线图(一入一出)

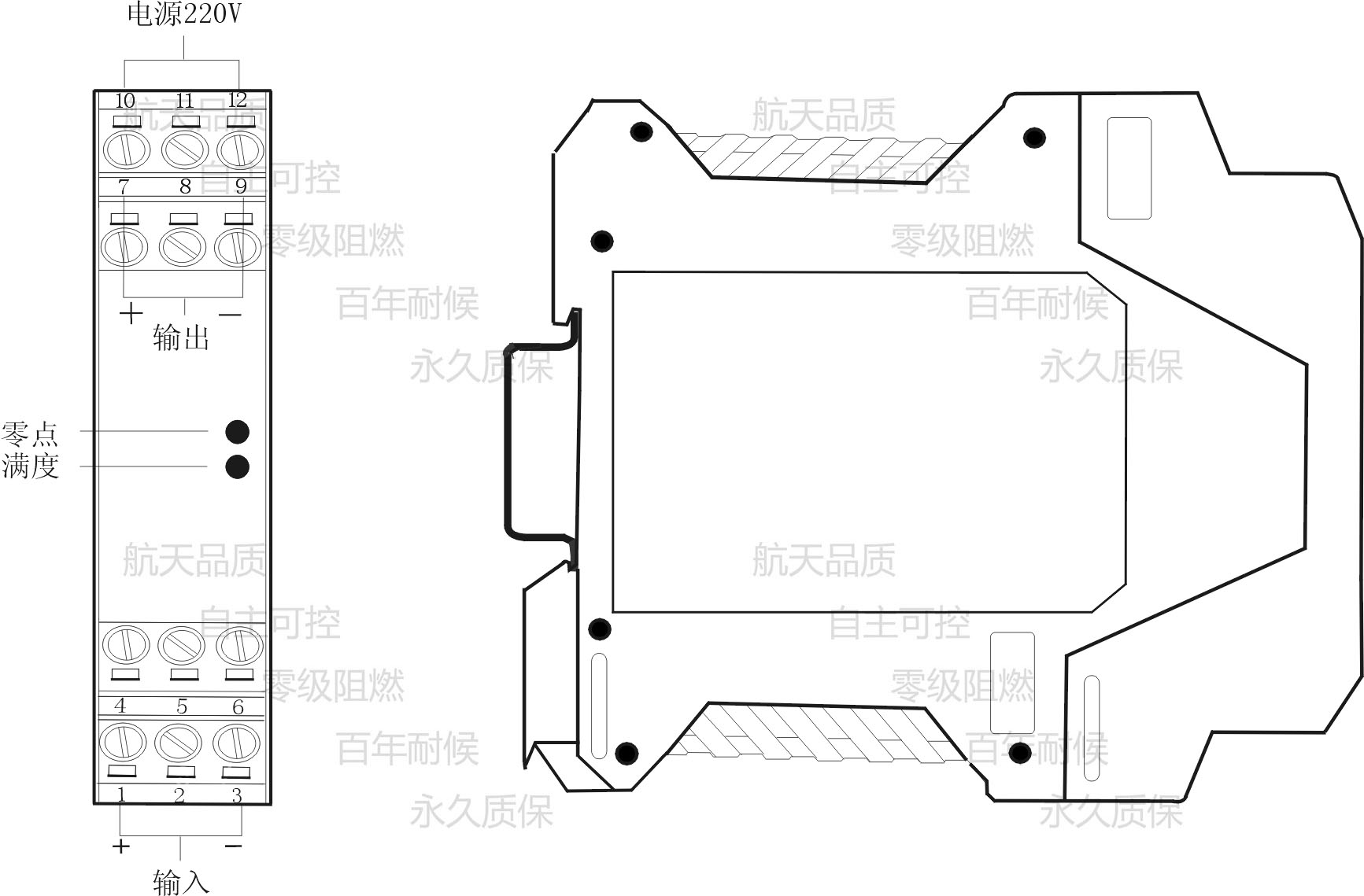

          接线图(一入二出)

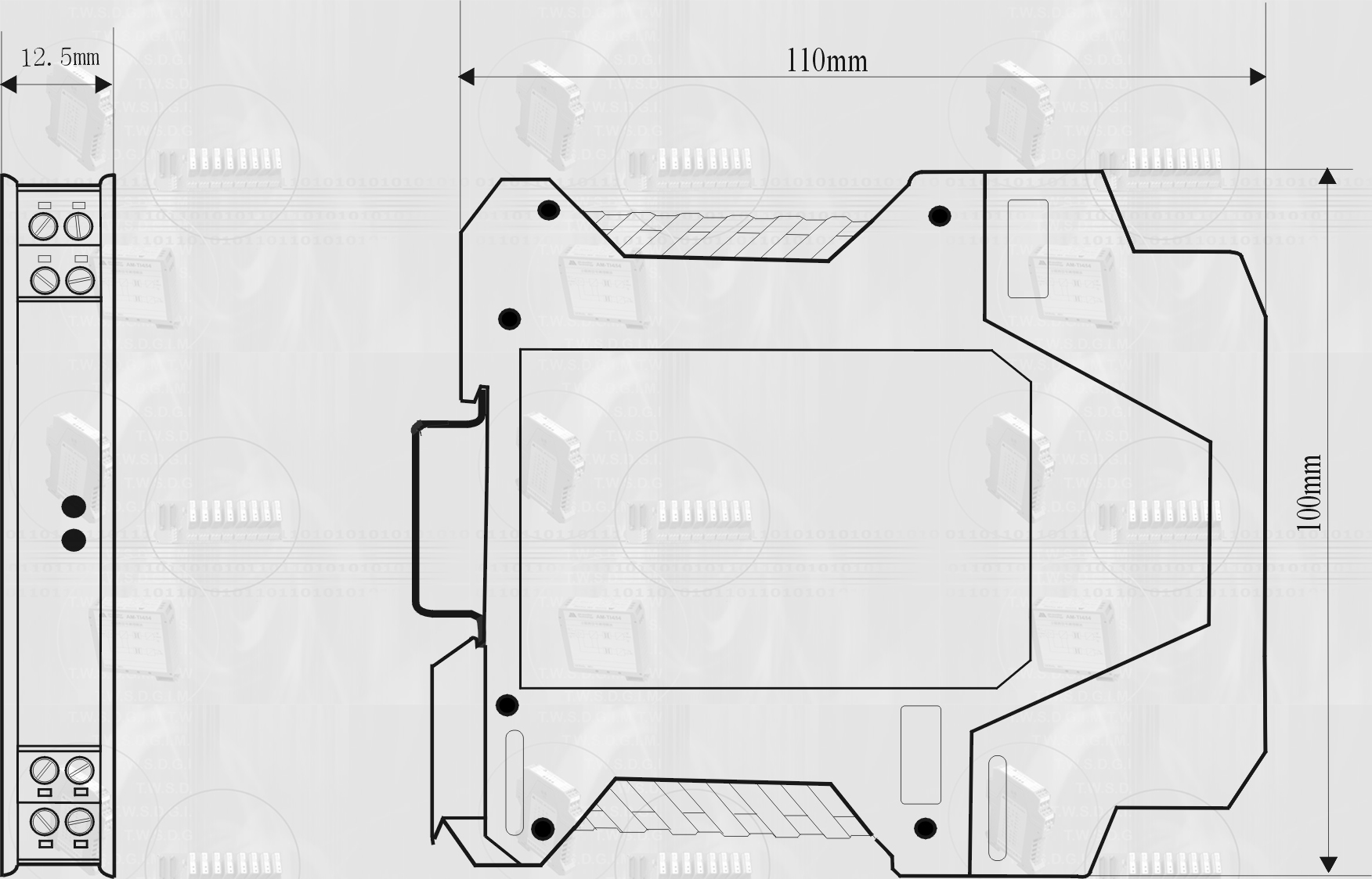

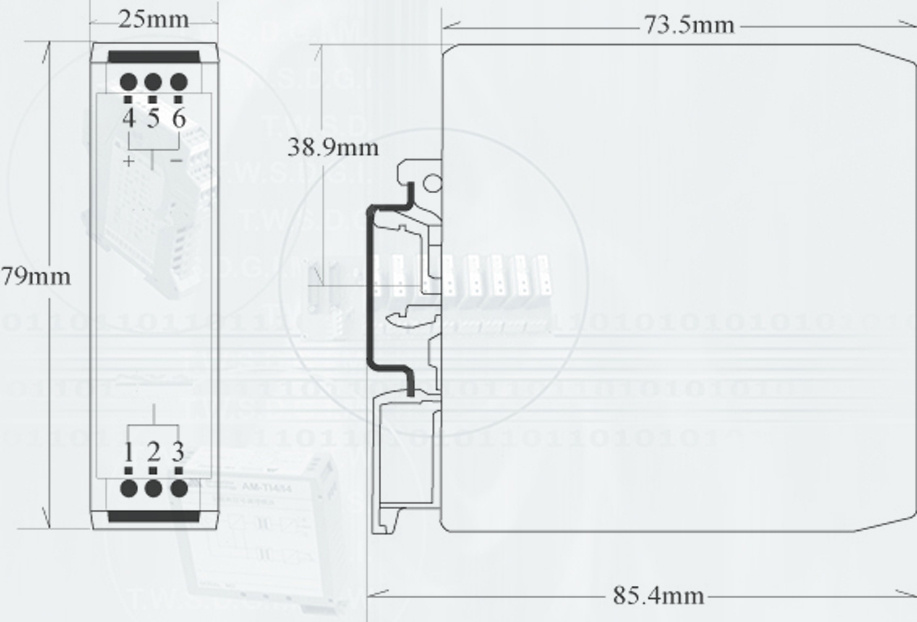

            尺寸图(一入一出)

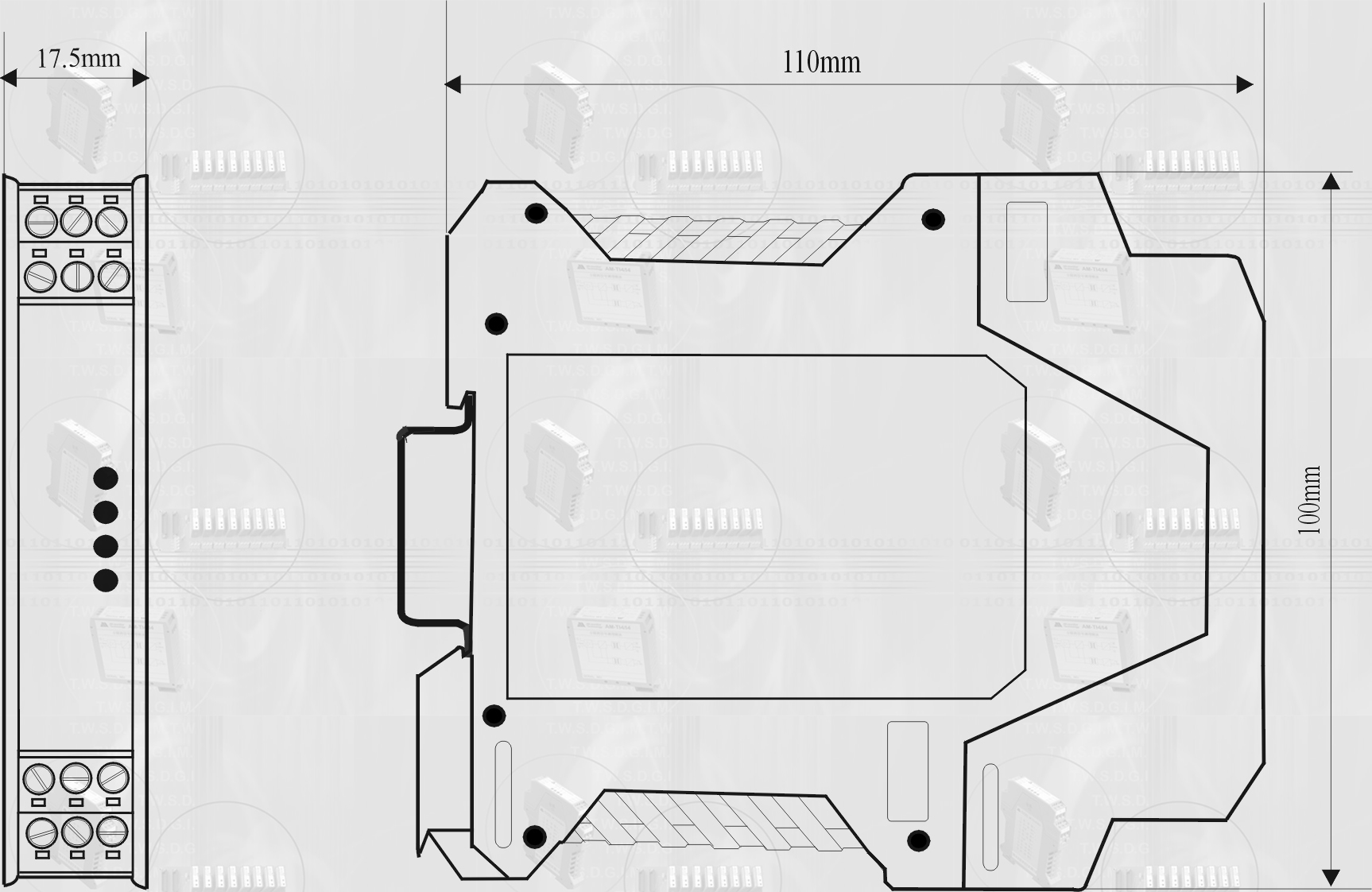

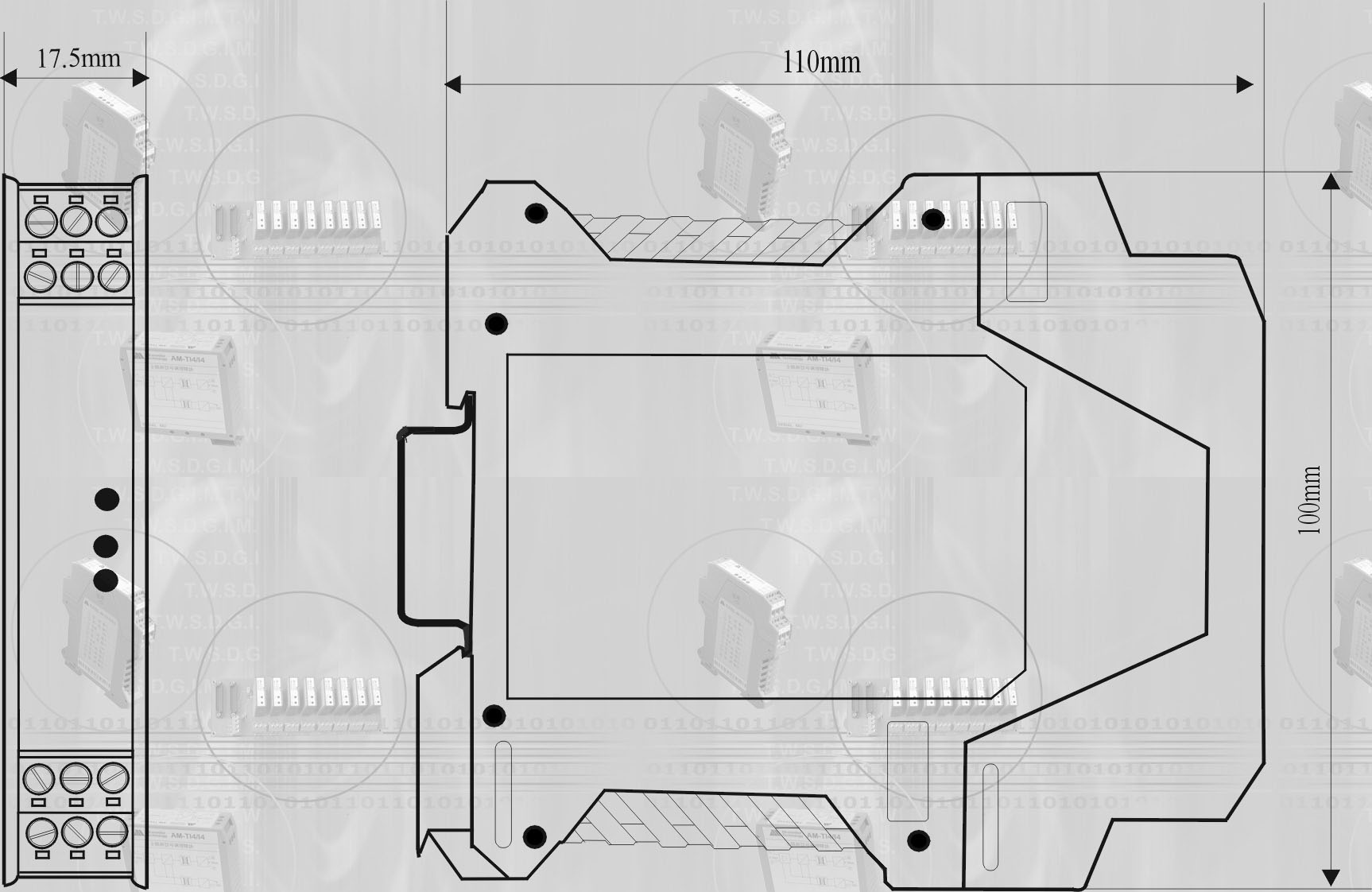

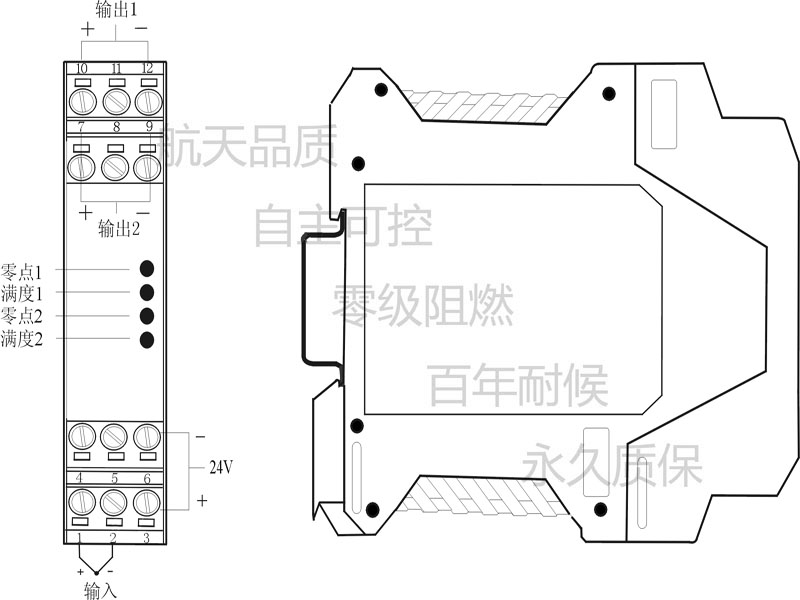

              尺寸图(一入二出)




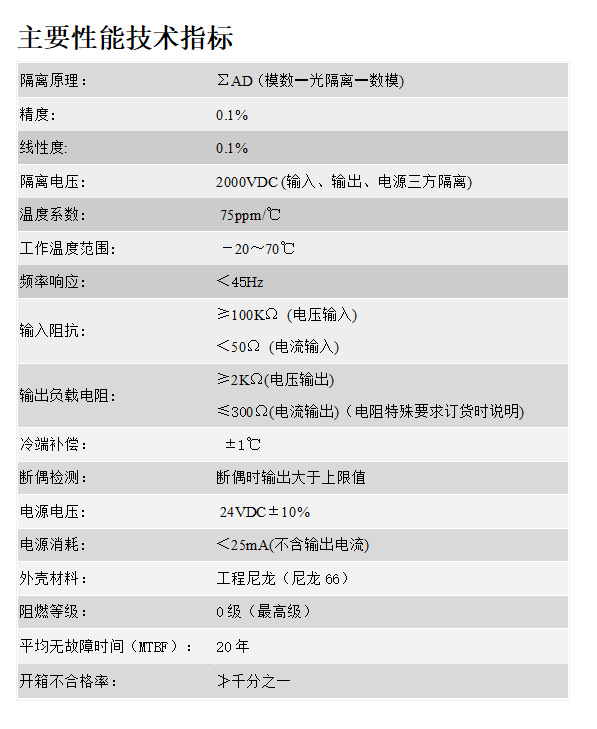

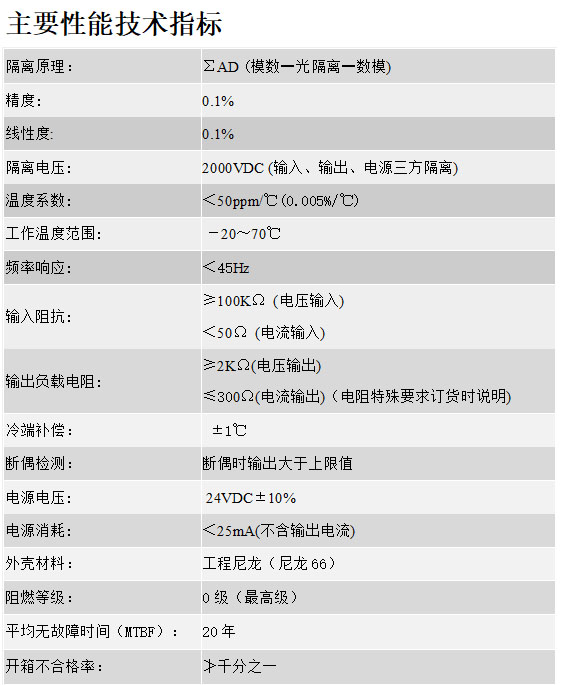

输入输出范围
     输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 输出信号与输入毫伏值成线性关系0~5V, 1~5V, 0~10V, 0~10mA, 0~20mA, 4~20mA, 及其他用户指定的规格。(此产品有一入二出规格)
此产品有智能型规格,输出信号与输入温度成线性关系。
     电    源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。

订货型号     AM - T- TC [热电偶型号]/ 输出信号[温度范围][若不注明为24V直流供电]
     一入二出型号  AM – T - TC [热电偶型号]/ 输出信号1, 输出信号2[温度范围]
      智能型型号    AM – T - iTC [热电偶型号]/ 输出信号[温度范围]
