T系列隔离配电器

  •

    原理图

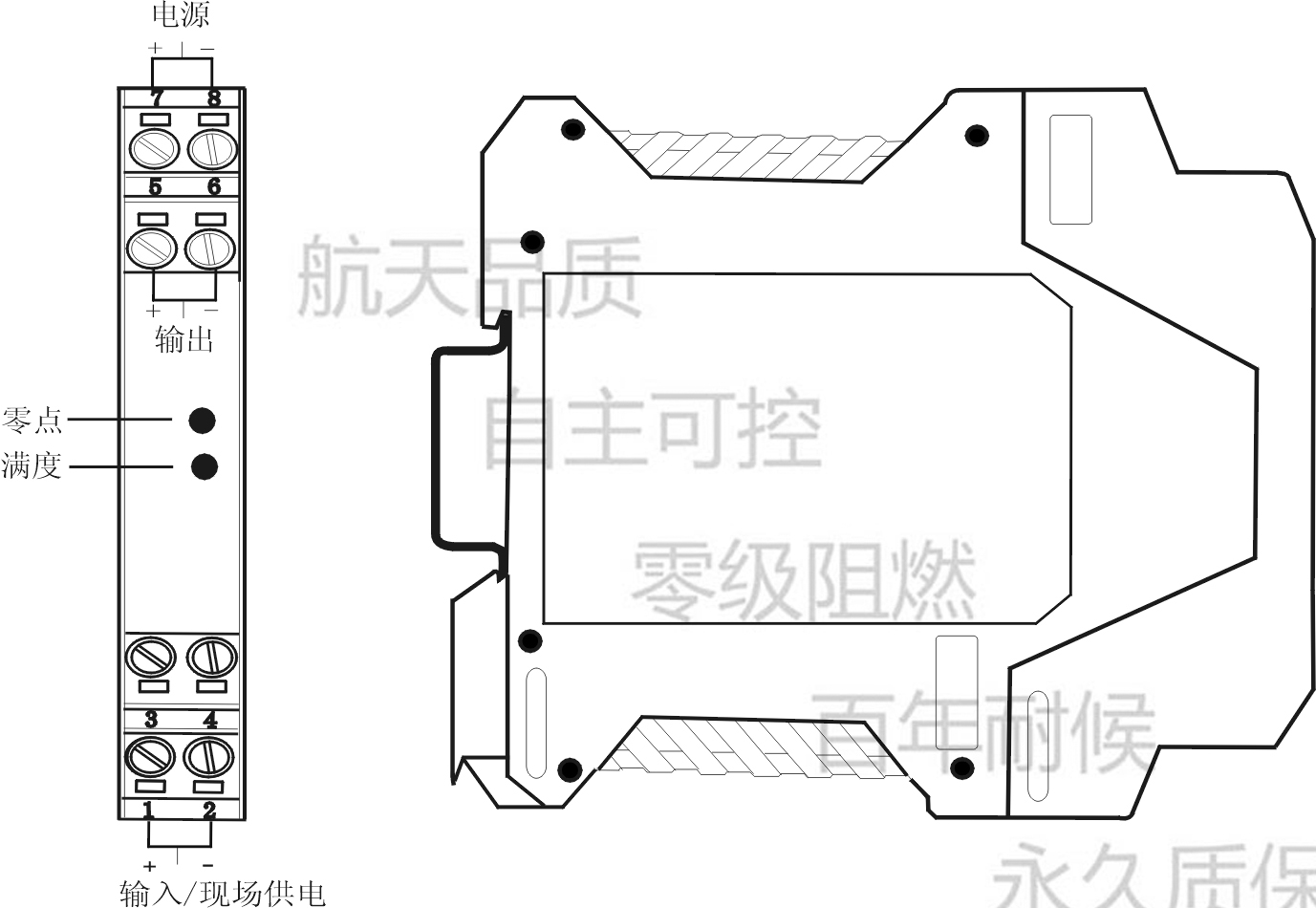

     接线图(一入一出)

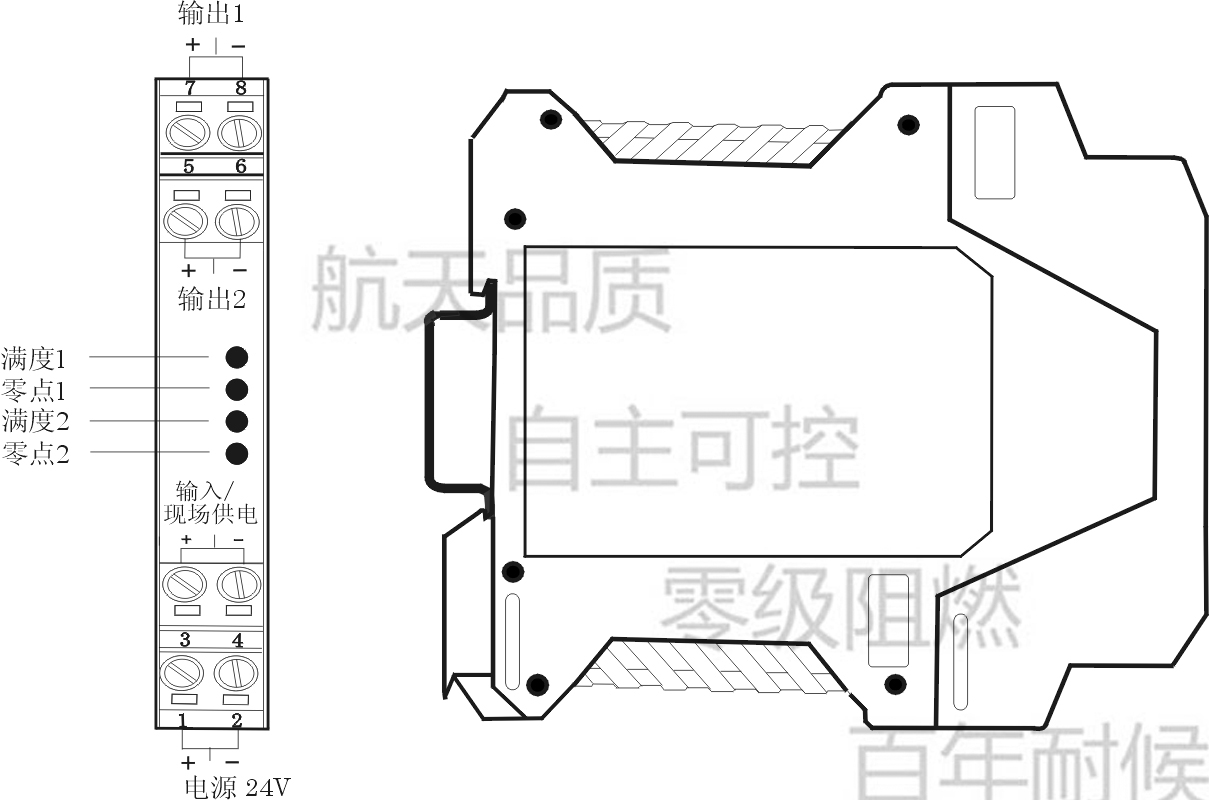

     接线图(一入二出)

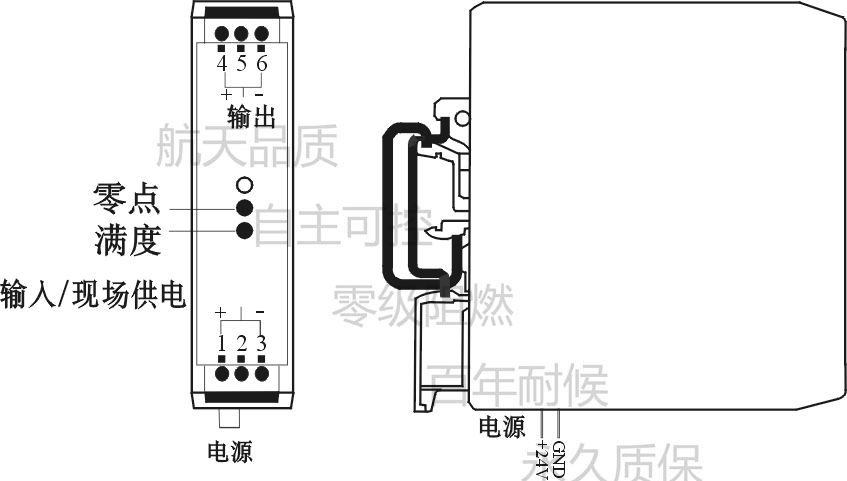

    接线图(薄壳)



    尺寸图(一入一出)



    尺寸图(一入二出)

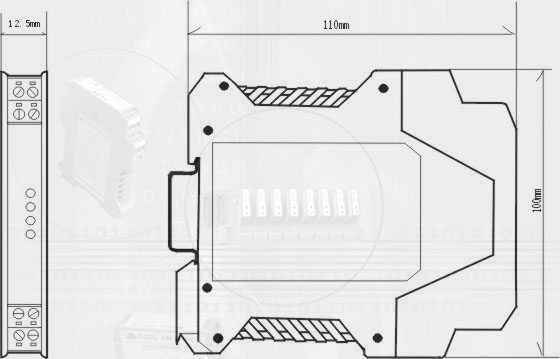

    尺寸图(薄壳)



输入输出范围
     输入信号:   4~20mA
     输出信号:   4~20mA 0~5V, 1~5V, 0~10V,0~10mA, 0~20mA,及其他用户指定的规格。(此产品有一入二出型号)
     电       源:  直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。

订货型号   一入一出      AM - T - 输入信号P / 输出信号 [ 若不注明为24V直流供电]
                                  【有薄壳、厚壳两款外观可供选择】
                一入二出      AM -T -输入信号P/输出信号1、输出信号2
