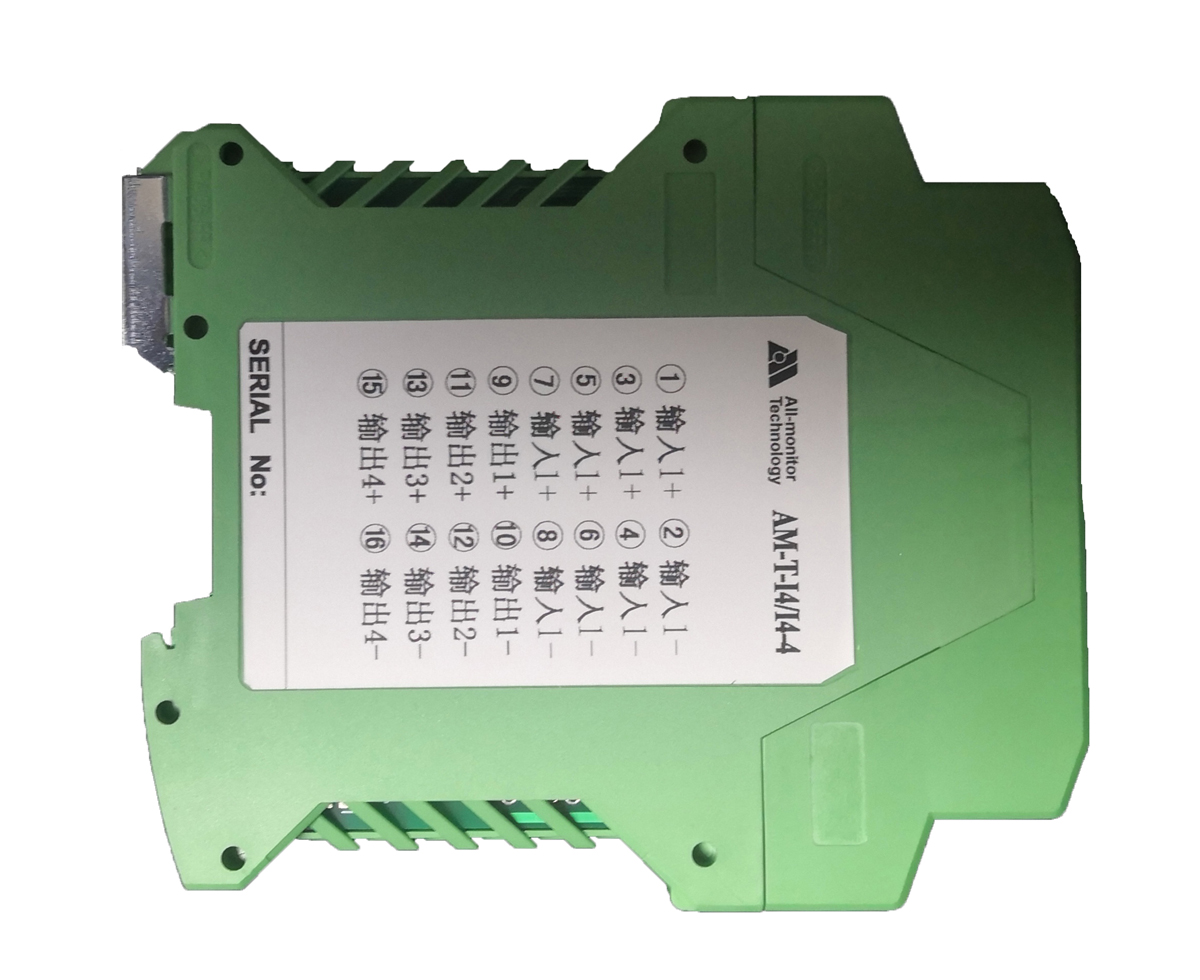

四入四出隔离模块
-

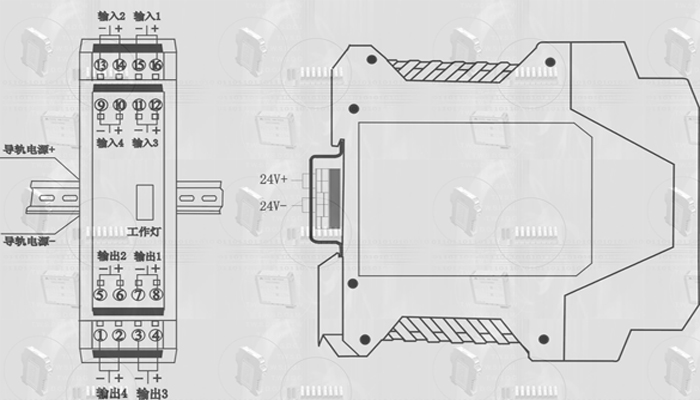

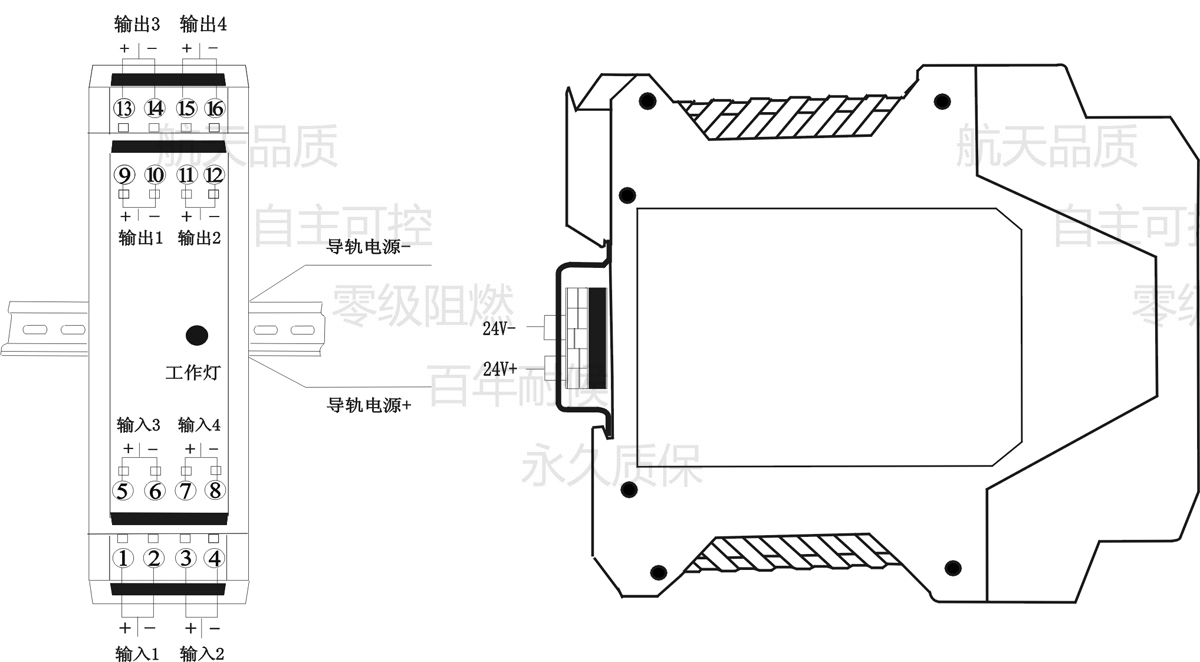

接线图

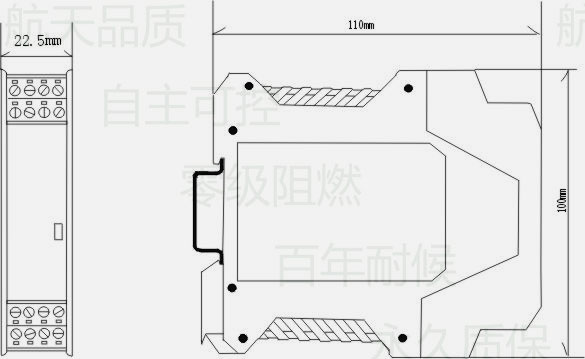

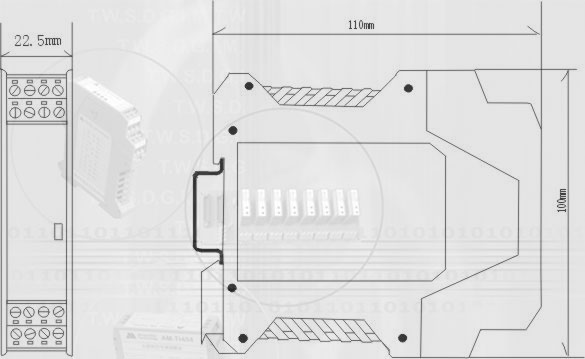

尺寸图

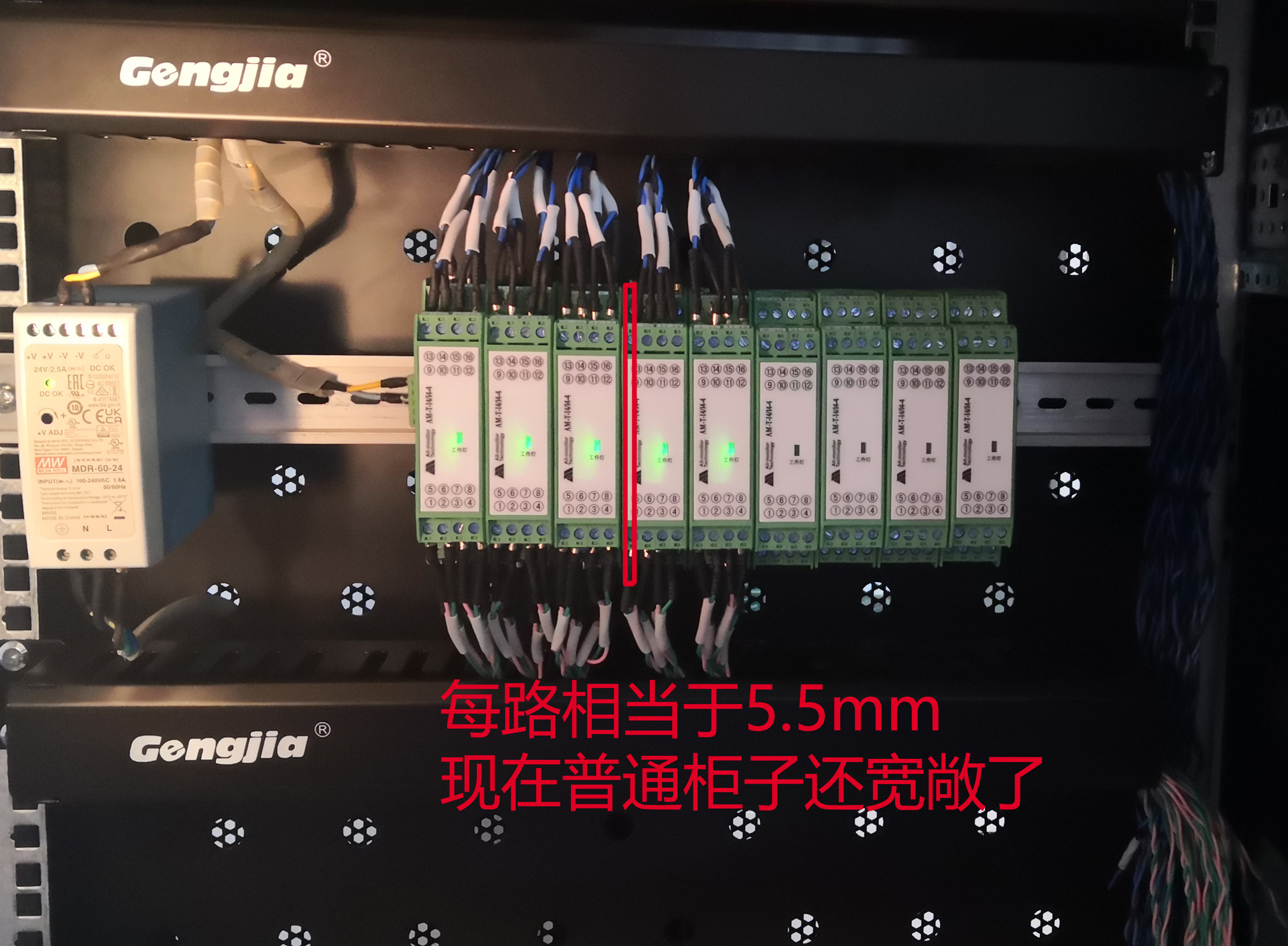

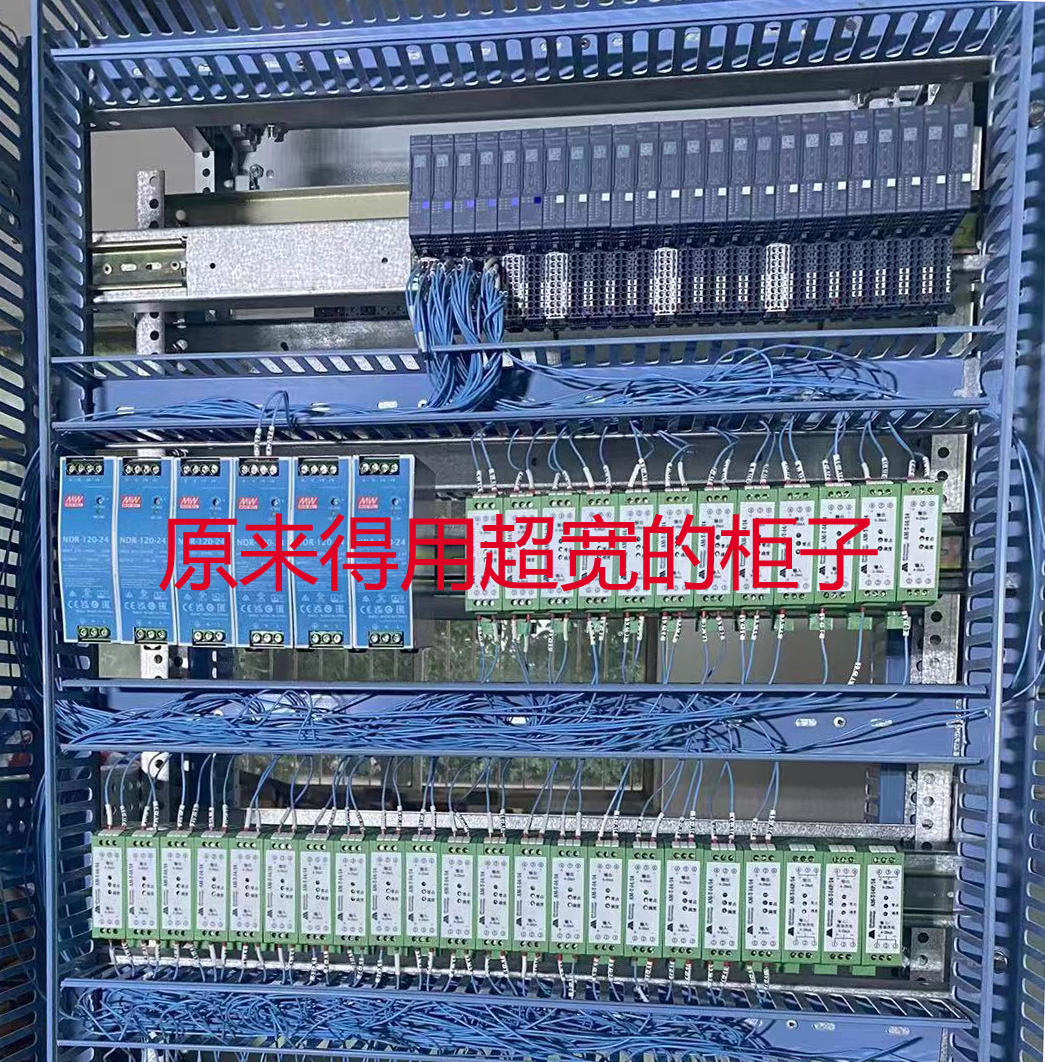

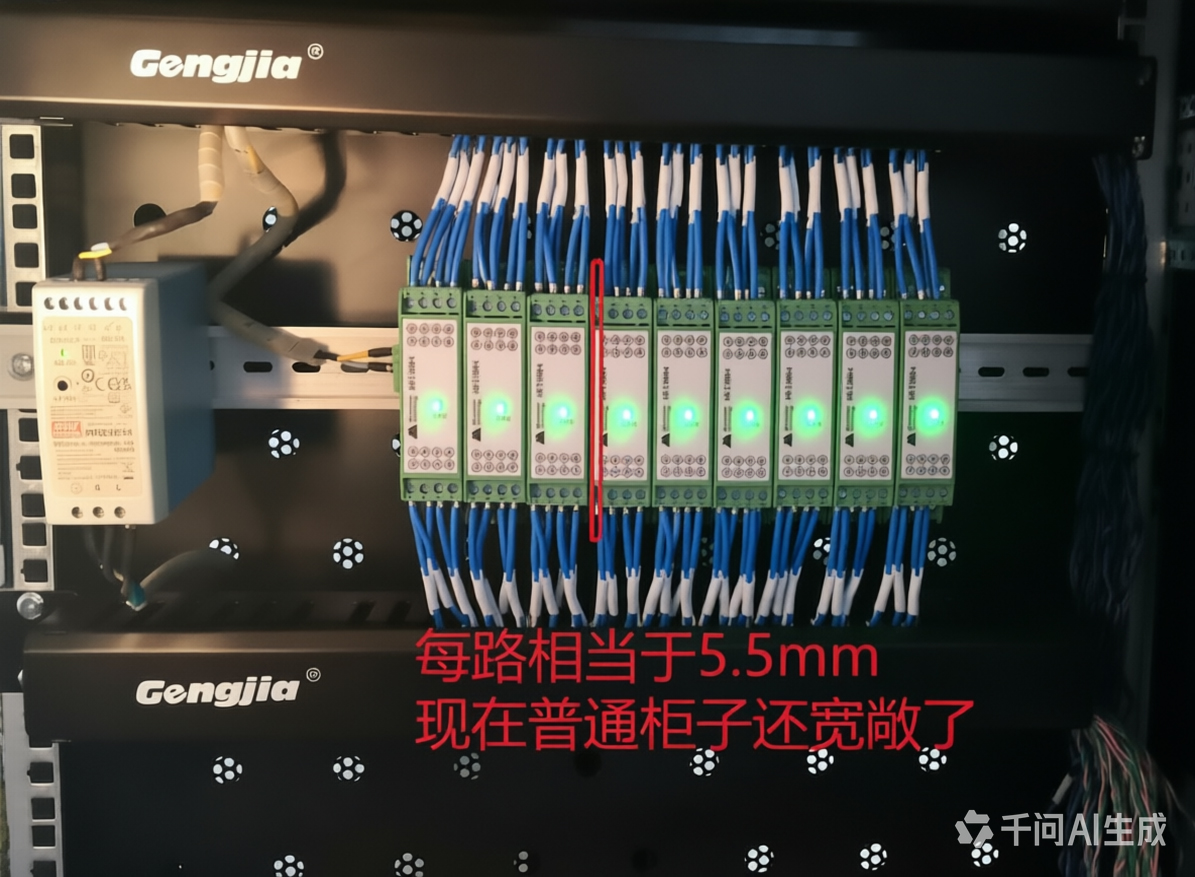

四入四出隔离模块大大节省了机柜空间,相当于每路信号隔离只占用5.5mm厚度。

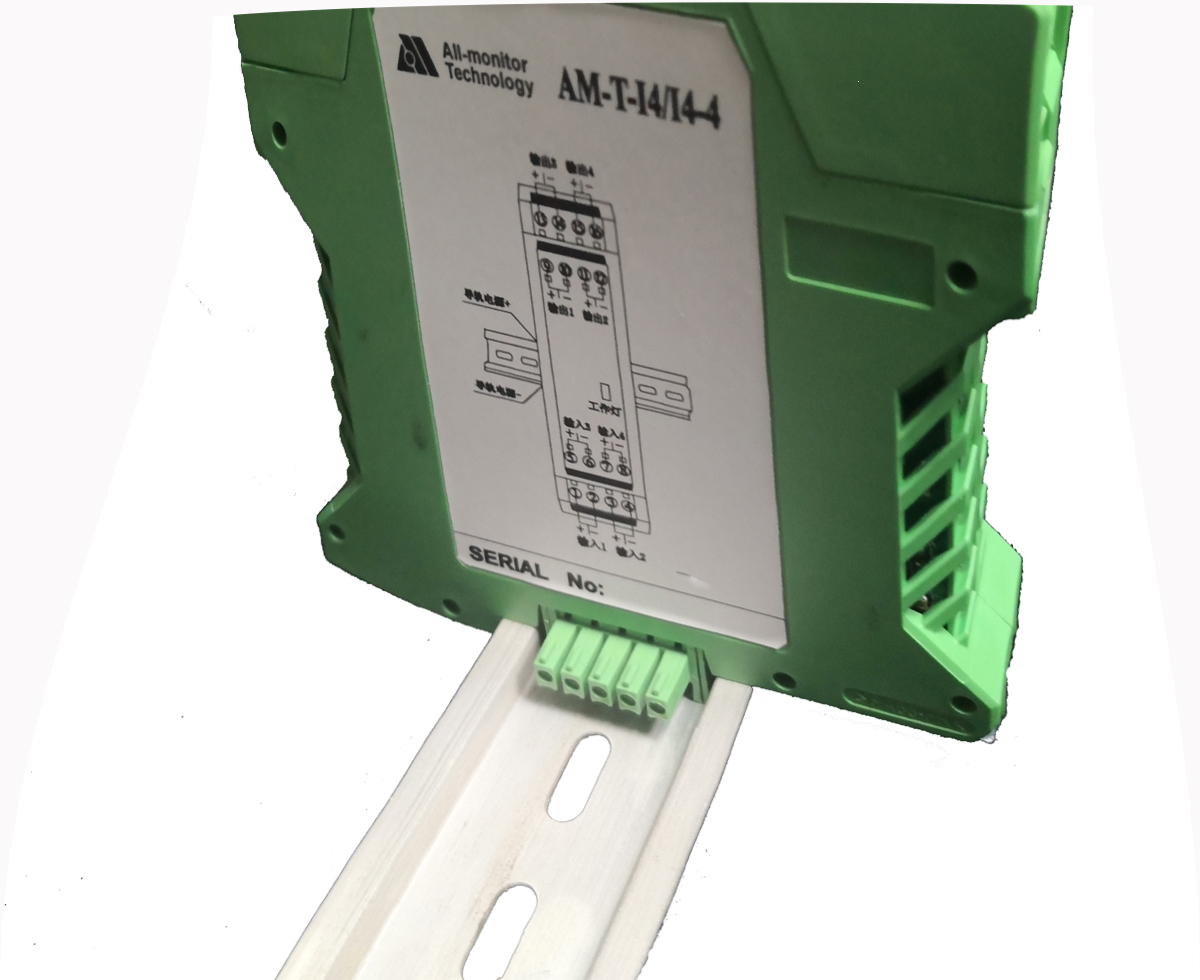

四入四出隔离模块采用导轨内部供电方式,减少了接线工作量,提高了可靠性。
输入输出范围
输入信号: 0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~100mV, -100mV~+100mV, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V, 0~10mA, 0~20mA, 4~20mA及其他用户指定的规格。
电 源: 直流24V
订货型号:AM -T-输入信号 / 输出信号-4
四入四出隔离模块采用导轨内部供电方式,减少了接线工作量,提高了可靠性。
输入输出范围
输入信号: 0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~100mV, -100mV~+100mV, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V, 0~10mA, 0~20mA, 4~20mA及其他用户指定的规格。
电 源: 直流24V
订货型号:AM -T-输入信号 / 输出信号-4
-
T系列电压、电流信号隔离模块
输入输出范围
输入信号: 0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V,0~10mA, 0~20mA, 4~20mA, 20~4mA,5~0V,正负50mA的双向恒流输出及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - T- 输入信号 / 输出信号 [ 若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】¥ 0.00立即购买
-
T系列直流小信号隔离模块
输入输出范围
输入信号: 0~10mV, 0~30mV, 0~50mV, 0~75mV, ±75mV, 0~1mA及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V,0~10mA, 0~20mA, 4~20mA及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - T- 输入信号 / 输出信号 [ 若不注明为24V直流供电 ]
【有薄壳、厚壳两款外观可供选择】¥ 0.00立即购买
-
T系列隔离配电器
输入输出范围
输入信号: 4~20mA
输出信号: 4~20mA 0~5V, 1~5V, 0~10V,0~10mA, 0~20mA,及其他用户指定的规格。(此产品有一入二出型号)
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 一入一出 AM - T - 输入信号P / 输出信号 [ 若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】
一入二出 AM -T -输入信号P/输出信号1、输出信号2
¥ 0.00立即购买
-
T系列无源输出(适合二线制)隔离配电器
无源输出隔离配电器适用于控制室主机或PLC采用二线制方式连接现场传感器,需要增加隔离的场合。
输入输出范围
输入信号: 4~20mA
输出信号: 4~20mA,0~10mA, 0~20mA,及其他用户指定的规格。
电 源: 直流24V
订货型号 AM - T - 输入信号P / 输出信号P¥ 0.00立即购买
-
T系列无源隔离器
无源隔离模块不需要供电电源,用于4-20mA回路。
输入输出范围
输入信号: 4~20mA
输出信号: 4~20mA,1~5V,
此产品有二入二出型号
订货型号 AM - T - 输入信号 / 输出信号P
二入二出型号 AM - T - 输入信号/输出信号P-2¥ 0.00立即购买
-
T系列热电偶隔离模块
输入输出范围
输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 输出信号与输入毫伏值成线性关系0~5V, 1~5V, 0~10V, 0~10mA, 0~20mA, 4~20mA, 及其他用户指定的规格。(此产品有一入二出规格)
此产品有智能型规格,输出信号与输入温度成线性关系。
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - T- TC [热电偶型号]/ 输出信号[温度范围][若不注明为24V直流供电]
一入二出型号 AM – T - TC [热电偶型号]/ 输出信号1, 输出信号2[温度范围]
智能型型号 AM – T - iTC [热电偶型号]/ 输出信号[温度范围]¥ 0.00立即购买
-
T系列热电阻隔离模块
输入输出范围
输入信号: Pt100,Pt1000,Cu50,Cu100型热电阻及其他用户指定的规格。
输出信号: 输出信号与输入温度值成线性关系0~5V, 4~20mA, 1~5V, 0~10V, 0~10mA, 0~20mA,及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 一入一出 AM - T- RTD [热电阻型号]/ 输出信号[温度范围][若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】
一入二出 AM – T - RTD[热电阻型号]/ 输出信号1, 输出信号2[温度范围]
¥ 0.00立即购买
-
T系列称重信号隔离模块
适用于应变拉压传感器
输入输出范围
输入信号: 应变传感器输出的毫伏信号
输出信号: 0~5V, -5V~+5V, 0~10V, 4~20mA ,0~10mA, 0~20mA及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V
订货型号 AM - T- SG[传感器灵敏度]/ 输出信号 [ 若不注明为24V直流供电]
例如:AM - T – SG[2.2mV/V]/B5意为对应每伏激励电压输出2.2毫伏的传感器输出±5V
通常使用此类传感器时,为了计算方便经常会把多个传感器并联使用,这需要激励电源输出更大电流。本产品内带的激励电源有输出35毫安(带动一个传感器),100毫安(带动三个传感器),200毫安(带动四个传感器以上),请于订货时说明。¥ 0.00立即购买
-
T系列一入二出隔离器
输入输出范围
输入信号: 0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 两路互相隔离的0~5V, 1~5V, 0~10V, 0~10mA, 0~20mA, 4~20mA的任意组合。
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - T- 输入信号 / 输出信号1、输出信号2 [ 若不注明为24V直流供电]¥ 0.00立即购买
-
T系列交流变直流隔离模块
输入输出范围
输入信号: 交流0~300V, 0~450V, 0~650V, 0~1000V, 交流0~1A, 0~5A及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, 4~20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 一入一出 AM - T-AC输入信号 / 输出信号 [ 若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】
一入二出 AM – T - AC 输入信号/ 输出信号1, 输出信号2
¥ 0.00立即购买
-
T系列交直流高电压大电流隔离器
输入输出范围
输入信号: DC0~150V ,0~300V, 0~450V, 0~1000V, 及其他用户指定的规格。
输出信号: 0~5V, 4~20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - T-输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – T - 输入信号/ 输出信号1, 输出信号2¥ 0.00立即购买
-
T系列电位计信号调理器
输入输出范围
输入信号: 三线电位计类(如电位计式远传压力表,某些位移传感器)信号0~1kΩ, 0~2kΩ, 0~5kΩ, 0~10kΩ,及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V,0~10mA, 0~20mA, 4~20mA及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 一入一出 AM - T- POT[电位计阻值] / 输出信号 [ 若不注明为24V直流供电]
【薄壳、厚壳两款外观可供选择】¥ 0.00立即购买
-
R系列快速响应电压、电流信号隔离模块
输入输出范围
输入信号: 0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V,0~10mA, 0~20mA, 4~20mA, 20~4mA,5~0V及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V或其他用户指定规格。
订货型号 AM - R- 输入信号 / 输出信号 [ 若不注明为24V直流供电]¥ 0.00立即购买
-
R系列快速响应直流小信号隔离模块
输入输出范围
输入信号: 0~10mV, 0~30mV, 0~50mV, 0~75mV,±75mV,0~1mA及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, -10V~+10V,0~10mA, 0~20mA, 4~20mA及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V,或其他用户指定规格。
订货型号 AM - R- 输入信号 / 输出信号 [ 若不注明为24V直流供电]¥ 0.00立即购买
-
R系列快速响应热电偶隔离模块
输入输出范围
输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, 0~10mA, 0~20mA, 4~20mA, 及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - R-TC[热电偶型号]/ 输出信号[温度范围]若不注明为24V直流供电]¥ 0.00立即购买
-
R系列快速响应称重信号隔离模块
适用于应变拉压传感器
输入输出范围
输入信号: 应变传感器输出的毫伏信号
输出信号: 0~5V, -5V~+5V, 0~10V, 4~20mA ,0~10mA, 0~20mA及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V
订货型号 AM - R- SG[传感器灵敏度]/ 输出信号 [ 若不注明为24V直流供电]
例如:AM - R– SG[2.2mV/V]/B5意为对应每伏激励电压输出2.2毫伏的传感器输出±5V。
通常使用此类传感器时,为了计算方便经常会把多个传感器并联使用,这需要激励电源输出更大电流。本产品内带的激励电源有输出35毫安(带动一个传感器),100毫安(带动三个传感器),请于订货时说明。¥ 0.00立即购买
-
R系列快速响应交流变直流隔离模块
快速响应交流变直流隔离模块
输入输出范围
输入信号:适用于非正弦波的中频交流,可控硅交流0~300V, 0~450V, 0~650V, 0~1000V, 交流0~1A, 0~5A及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, 4~20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - R-AC输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – R- AC 输入信号/ 输出信号1, 输出信号2¥ 0.00立即购买
-
T系列电阻信号调理器
输入输出范围
输入信号: 非精密电阻测量或某些位移传感器信号0~1kΩ, 0~2kΩ, 0~5kΩ, 0~10kΩ,及其他用户指定的规格。
输出信号: 0~5V, 4~20mA及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V
订货型号 AM - T-R [电阻阻值]/ 输出信号 [ 若不注明为24V直流供电]¥ 0.00立即购买
-
T系列脉冲输入、脉冲输出隔离器
输入输出范围
输入信号输出信号: 小于10MHz的脉冲信号
电 源: 直流24V,15V,12V,±12V,或其他用户指定规格。
订货型号 AM - T- F[输出频率(kHz)] / F[输出频率(kHz)] [ 若不注明为24V直流供电]。
注:订货时说明输出脉冲幅度要求(例如12V脉冲),需要集电极开路输出请说明。¥ 0.00立即购买
-
T系列电流、电压-频率转换器
输入输出范围
输入信号: 0~5V, 4~20mA及其他用户指定的规格。
输出信号: 0~1kHz, 0~10kHz, 0~50kHz及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V,或其他用户指定规格。
订货型号 AM - T-输入信号 / F[输出频率(kHz)] [ 若不注明为24V直流供电]。
例如:AM - T-I4 / F 10 意为输入4~20mA,输出信号0~10kHz
注:订货时说明输出脉冲幅度要求(例如12V脉冲),需要集电极开路输出请说明。¥ 0.00立即购买
-
T系列频率-电流、电压转换器
输入输出范围
输入信号: 工频正弦波,脉冲流量计或转速传感器信号0~50Hz, 0~1kHz, 0~10kHz, 0~50kHz,及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10V, 0~20mA, 4~20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V,15V,12V,±12V,交直流85—285V或其他用户指定规格。
订货型号 AM - T- F[输入频率(kHz)] / 输出信号 [ 若不注明为24V直流供电]。
例如:AM - T- F0.05/U5 意为输入0~50Hz,输出信号0~5V。
注:也可说明输入为每分钟脉冲数
注2:直接接在工频高电压上订货时说明。
一入二出型号 AM – T - F[输入频率(kHz)] / 输出信号1, 输出信号2¥ 0.00立即购买
-
T系列一入三出隔离器
输入输出范围
输入信号: 4~20mA
输出信号: 三路互相隔离的4~20mA信号
电 源: 直流24V
订货型号 AM - T- 输入信号 / 输出信号1、输出信号2、输出信号3 [ 若不注明为24V直流供电]¥ 0.00立即购买
-
T系列二入二出隔离器
二入二出隔离器
输入输出范围
输入信号: 两路0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 两路互相隔离的0~5V, 1~5V, 0~10V
电 源: 直流24V,15V,12V,±12V
订货型号 AM - T- 输入信号1、输入信号2 / 输出信号1、输出信号2 [ 若不注明为24V直流供电]¥ 0.00立即购买
-
T系列隔离加、减法器
输入输出范围
输入信号: 两路0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
输出信号: 0~5V, 1~5V, 0~10mA, 0~20mA, 4~20mA, 0~10V, -5V~+5V, -10V~+10V及其他用户指定的规格。
电 源: 直流24V,15V,12V,±12V
订货型号 加法器 :AM - T- ADD[输入信号1、输入信号2 ] / 输出信号 [ 若不注明为24V直流供电]
减法器:AM - T- SUB[输入信号1、输入信号2 ] / 输出信号 [ 若不注明为24V直流供电]
注:输入信号1减输入信号2¥ 0.00立即购买
